От перстня до кареты

При всем разнообразии таких музыкальных предметов основа механизма сводится всего к четырем типам: это валик с ввинченными по его поверхности штифтами, диск со штифтами, картонный круг с отверстиями и перфолента. Да, та самая перфолента, которая нам кажется изобретением последнего времени, поскольку работает она, например, в кодирующем устройстве электронно-вычислительных машин, в современных фотонаборных аппаратах типографий.

Программное устройство могло быть прямого или косвенного действия. Например, при вращении валика штифты, расположенные на его поверхности, задевают металлические язычки и заставляют их звучать. Это прямое действие. А в шарманке штифт оттягивает рычаг, связанный с клапаном, клапан открывает отверстие трубы, в нее подается воздух. Это программное устройство косвенного действия.

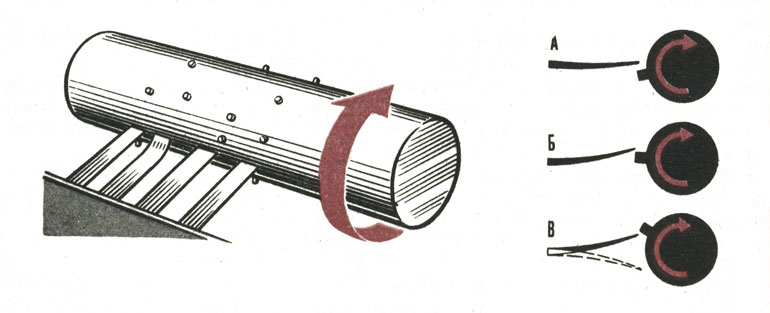

Такие устройства применялись во многих самоиграющих инструментах. Программный валик вращается, штифты, укрепленные на его поверхности, задевают металлические язычки и заставляют их звучать. А - штифт подошел к язычку вплотную. Б - штифт отклонил язычок. В - язычок сорвался со штифта, начал колебаться и звучать

Другой пример. Под бумажной лентой с отверстиями создается давление воздуха, а над ней расположены трубы. Когда при движении ленты отверстие в ней совпадает с отверстием трубы, раздается звук. Это прямое действие. Но воздух может подаваться через отверстие в бумаге не в трубу, а в пневматическое устройство, которое передает импульс дальше, на молоточки струнного инструмента, например. Это будет косвенное действие.

Кроме металлических язычков и органных труб, которые были наиболее распространены в механических музыкальных инструментах, звучали в них колокольчики, колокола, струны и даже барабаны. Иногда инструменты делались комбинированными, то есть в них сочетались различные звучащие тела. Правда, в этом случае мастерам, весьма искусным в технике, нередко изменял музыкальный вкус: инструменты получались не слишком благозвучными.

Механизм нужно было привести в движение, и тут применялись разные способы. В шарманке, как мы знаем, требовалось крутить ручку. Были инструменты с ножным приводом, как у швейной машины. Но чаще всего использовались пружины.

Иногда они заводились автоматически: скажем, закрывая крышку шкатулки, ее хозяин тем самым и заводил пружину. И когда крышка открывалась, начинала звучать музыка.

Ну а проще всего было с музыкой в карете. Она едет, колеса крутятся, от них и идет привод на инструмент.
