Клавишные электронные

Есть среди них сложные и очень простые, большие и совсем маленькие. Но мы не будем подробно рассматривать каждый из них - это заняло бы слишком много времени. Познакомимся лишь с принципами устройства, а для этого нам вполне достаточно приглядеться всего лишь к двум инструментам.

Начнем с самого распространенного - «Фаэми». Он общедоступен, цена его не превышает стоимости транзисторного приемника третьего класса, поэтому «Фаэми» есть во многих семьях. Небольшие размеры - полметра длины, двадцать сантиметров ширины и девять сантиметров высоты - позволяют убирать его после игры в ящик письменного стола или в шкаф, так что постоянного места в комнате он не занимает. Весит «Фаэми» чуть больше трех килограммов, может питаться от батареек, поэтому его нетрудно взять с собой в поход, где он составит отличный дуэт с гитарой. У инструмента обычная фортепианная клавиатура, и тот, кто хоть немного играет на пианино, сможет играть и на «Фаэми» без всякой дополнительной подготовки. Клавиатура содержит всего три октавы, но реальный диапазон вдвое больше, потому что с помощью специальных переключателей можно повышать строй инструмента на октаву и понижать на две октавы. На «Фаэми» можно получить около двух десятков различных тембров, в том числе и тембры, имитирующие звучание кларнета, флейты, фагота, саксофона. Нажатием переключателя можно сделать звук «Фаэми» вибрирующим. Другой переключатель позволяет получить мягкий негромкий звук, чтобы не мешать соседям.

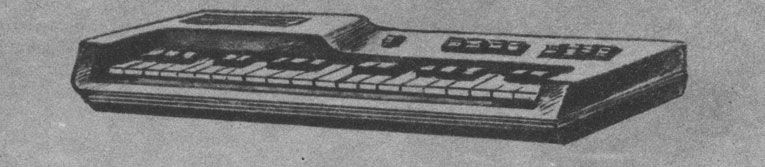

Простой электромузыкальный инструмент «Фаэми»

Вот сколько достоинств у маленького домашнего инструмента!

Но есть и недостаток. Если вы нажали какую-то клавишу, а потом нажали другую левее, не отпустив первую, эта другая клавиша не вызовет звука. Если же нажмете другую правее, звук будет, но сразу же умолкнет первоначально взятый. Таким образом, на «Фаэми» невозможно взять два звука одновременно. Нельзя это сделать и на некоторых других, электроинструментах. Такие инструменты называются одноголосными.

Впрочем, недостатком это назвать нельзя: ведь одноголосные инструменты предназначены только для ведения мелодии, и с этой своей задачей они прекрасно справляются. Зато одноголосные инструменты гораздо проще многоголосных: в них используется один-единственный электронный генератор колебаний. Правда, он сложнее устроен, чем генераторы в терменвоксе, но занимает гораздо меньше места, потому что применены в нем миниатюрные транзисторы.

Мы помним: чтобы изменить частоту колебаний генератора, достаточно изменить параметр хотя бы одного его элемента. В данном случае выбран уже не конденсатор, как в терменвоксе, а резистор (раньше эта деталь называлась сопротивлением). При нажатии каждой клавиши к генератору подключается определенный резистор и частота колебаний меняется. Так можно получить весь звукоряд.

Специальным переключателем можно, воздействуя уже на другой элемент генератора, увеличить ровно вдвое частоту его колебаний, от этого строй всего инструмента повысится на октаву. Можно уменьшить частоту вдвое или вчетверо, и тогда инструмент будет звучать ниже на одну или две октавы.

Электроника позволяет воздействовать не только на частоту, но и на форму колебаний, отчего меняется тембр.

Колебания поступают на усилитель, а затем на динамик, который в «Фаэми» встроен прямо в корпус инструмента. Регулируя переменным резистором степень усиления, можно во время игры изменять громкость звучания.

Теперь рассмотрим другой известный электромузыкальный инструмент - «Юность». Он значительно больше «Фаэми», намного сложнее его и предназначен в основном для ансамблей, а не для домашнего музицирования, хотя некоторые покупают его и для дома.

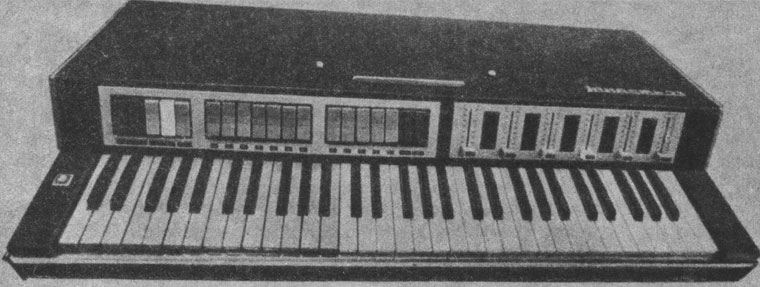

Электромузыкальный инструмент «Юность»

«Юность» - инструмент многоголосный. Сколько бы клавиш вы ни нажали одновременно, все они будут звучать. Казалось бы, каждая клавиша должна при этом быть подсоединенной к собственному генератору частоты, а значит, генераторов должно быть столько же, сколько клавиш, то есть шестьдесят, поскольку клавиатура «Юности» содержит пять октав. На самом деле и в многоголосном инструменте все проще. Только одна октава, самая высокая, имеет собственные генераторы частоты. Их, естественно, двенадцать - по числу звуков в октаве. Остальные октавы подключены к тем же генераторам, но уже не напрямую, а через так называемые делители частоты.

Разберемся, как работает такая система и не только в «Юности», но и в других многоголосных инструментах.

Допустим, собственные генераторы имеет четвертая октава. Если мы возьмем в ней звук ля, генератор даст 3520 колебаний в секунду, что и соответствует звуку ля четвертой октавы. Теперь возьмем звук ля третьей октавы. Колебания от того же генератора пройдут через делитель, и частота их станет ровно вдвое меньше - 1760. Если взять звук ля второй октавы, колебания пройдут через следующий делитель и еще раз поделятся на два. Точно так же делителями снабжена и первая октава, и малая. А большая октава и контроктава получаются в «Юности» примерно так же, как в «Фаэми», то есть понижением общего строя инструмента на одну или две октавы.

Поскольку делитель частоты устроен проще, чем генератор, вся конструкция тоже становится проще. Это упрощение приводит еще к одному преимуществу. Генераторы время от времени требуют подстройки, когда их частота по разным причинам начинает отклоняться от заданной. Если бы каждая клавиша имела свой генератор, настройка сильно усложнилась бы. А тут достаточно настроить только одну октаву, имеющую генераторы, а все остальные октавы при этом окажутся настроенными автоматически.

Конечно, многоголосные инструменты тоже позволяют оперировать различными тембрами. И тут нужно отметить любопытную особенность. Даже если инструмент имеет одну клавиатуру (а бывают две и даже три), на нее можно вывести одновременно два разных тембра. Скажем, к двум левым октавам подключается тембр, имитирующий звучание виолончели, а к остальным октавам - тембр кларнета. Левой рукой исполнитель извлекает звуки одного тембра, правой - другого.

При игре на многоголосных инструментах у исполнителя заняты обе руки, поэтому громкость регулируется уже не рукой, как в «Фаэми», а ножной педалью.
