Машина

Первую машину для органа сконструировал греческий механик Ктезибий - тот самый, который изобрел водяные часы, гидравлические механизмы, развлекательные автоматы. Ктезибий пожалел несчастного музыканта, уже едва управлявшегося со слишком большой флейтой Пана, и приспособил к его инструменту поршневой насос - в принципе такой же, каким мы накачиваем камеру велосипеда. На первых порах ничего хорошего не вышло, потому что насос работал рывками и звуки получались прерывистыми. Тогда Ктезибий пристроил к инструменту два насоса: пока один из них вбирал в себя воздух, другой подавал его к трубам. Напор воздуха стал более равномерным, но все же пульсация сгладилась не до конца. Наконец Ктезибий пристроил к инструменту еще и резервуар наподобие большого перевернутого ведра. Резервуар размещался в ванне с водой и сам заполнялся ею же примерно до половины. Воздух из насосов подавался в верхнюю часть резервуара, а оттуда - к трубам. Уровень воды в резервуаре опускался при сильном напоре воздуха из насосов и поднимался, когда напор ослабевал, поэтому давление в резервуаре сохранялось постоянным. Музыкант играл, а два человека работали рукоятками насосов.

Изобретение Ктезибия получило название гидравлос, то есть «водяная флейта». Но называли его и просто «инструмент» - по-гречески «орган».

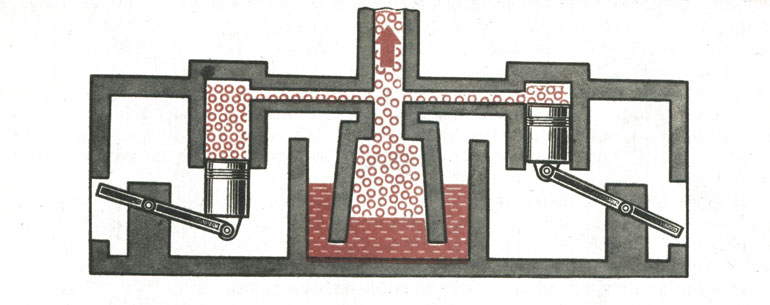

Схема гидравлоса. Два поршневых насоса качают воздух. Уровень воды под колоколом то поднимается, то опускается, поддерживая постоянное давление воздуха, идущего к трубам. Если воздуха будет подано чересчур много, его излишек выйдет из-под нижнего края колокола наружу

Позже поршневые насосы заменили мехами, а вместо водяного резервуара тоже установили мех, который сам не качал воздух, а только выравнивал его давление.

Количество труб в органах росло, требовалось все больше и больше воздуха, поэтому увеличивалось количество мехов и их размеры. Доходило до того, что в больших органах семьдесят человек качали огромные кожаные мехи. Конечно, не все строители органов могли рассчитывать на такое массовое обслуживание их инструментов, поэтому большие органы сооружались редко.

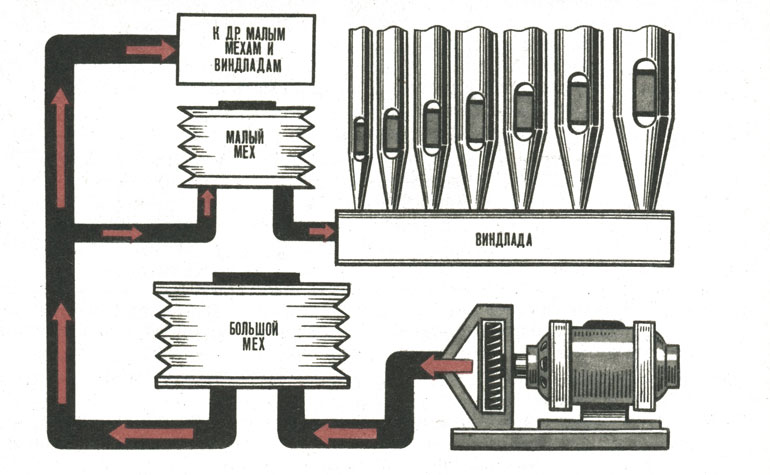

Схема машины современного органа. Для простоты здесь изображена лишь одна виндлада, да и та неполная. Таких виндлад даже в среднем органе несколько десятков. Труб в каждой виндладе тоже гораздо больше, чем показано на рисунке. Но не каждая виндлада имеет собственный малый мех

И вот изобретен электродвигатель. Конструкторы органов немедленно берут его на вооружение и освобождают людей от тяжелой работы с мехами. Заодно снимается лимит на воздух: мощный электромотор, оснащенный крыльчаткой, способен обеспечить воздухом тридцать - сорок тысяч труб в уникальных органах-гигантах. (Тут уместно сказать, что величина органа не связана с качеством его звучания, и выражение «чем больше, тем лучше» и здесь оправдывается далеко не всегда.)
